​机械行业14个“形位公差”图、文全讲清楚,3分钟搞定(全)

时间:2024-11-21 16:16

来源:年轻吧

点击:

机械行业14个“形位公差”图、文全讲清楚,3分钟搞定(全)

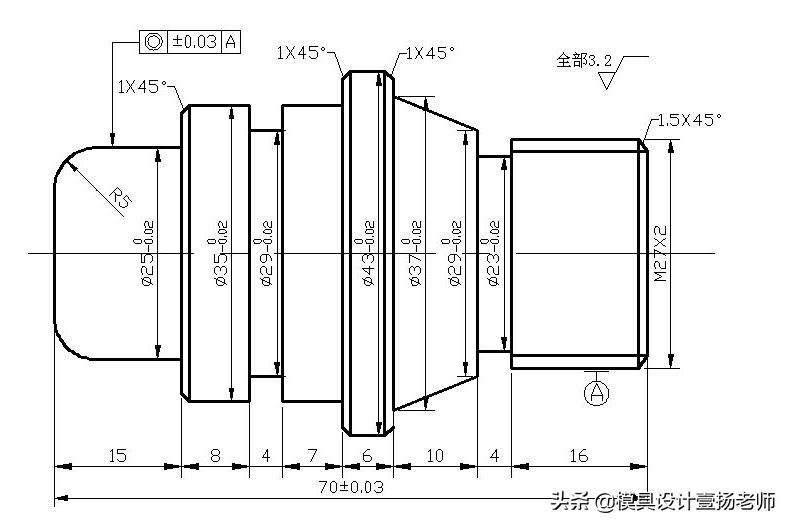

形、位公差属于产品管控类标注,一般使用于装配类零件。在机械、机加工、工装钳工、操作员、设计师工作岗位,凡事需要看图或作图都是必须要会用的。以下图为例,其中就有使用部分形位公差。

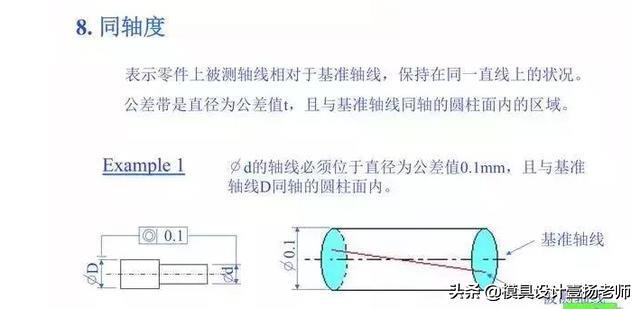

上图中只出现了同轴度位置公差,其基准为“A”公差范围为±0.03,也就是0.06。形位公差总共有14个,这当中形状公差包含6个:直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度。相对位置关系的公差有8个,这其中包括3个定向公差:平行度、垂直度、倾斜度。定位公差占3个:同轴度、对称度、位置度。跳动公差占2个:圆跳动、全跳动。分布示意图如下:

形状公差含义详解

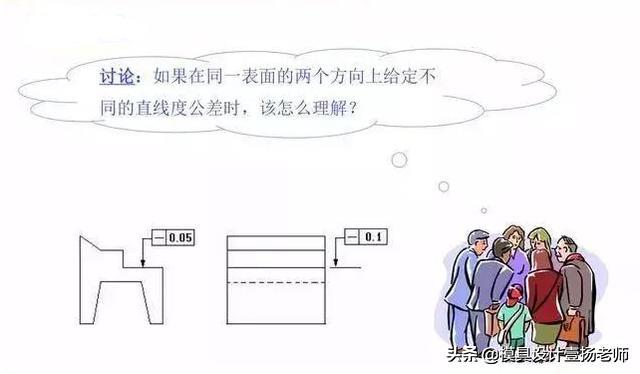

1、直线度

简单理解为实际加工零件直线与理想零件直线的差距。如图:

2、平面度

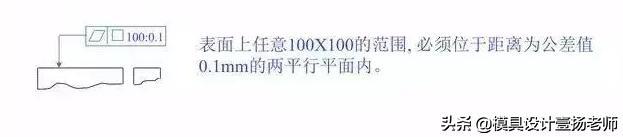

直接理解成实际零件的平面与理论零件平面之间的高低差距。如图:

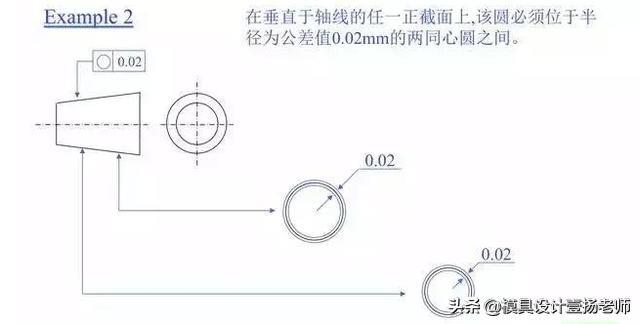

3、圆度

直接理解成实际加工回转体与理论零件回转体直接的等距离差距。如图:

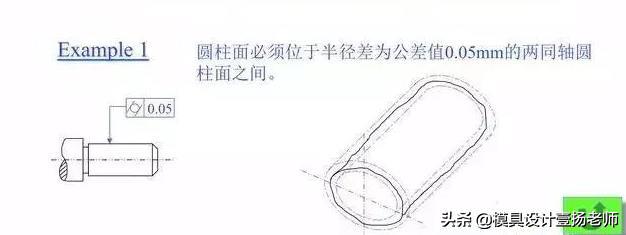

4、圆柱度

直接理解成实际零件的外圆外形到理论中心线之间的距离差距。如图:

位置公差含义详解

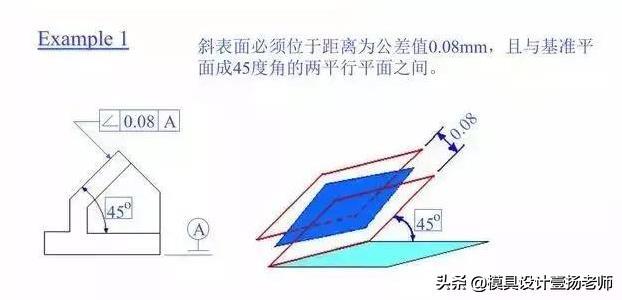

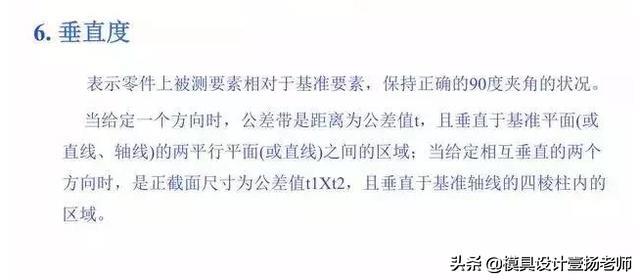

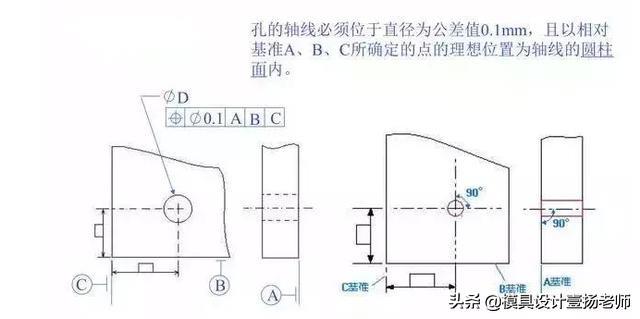

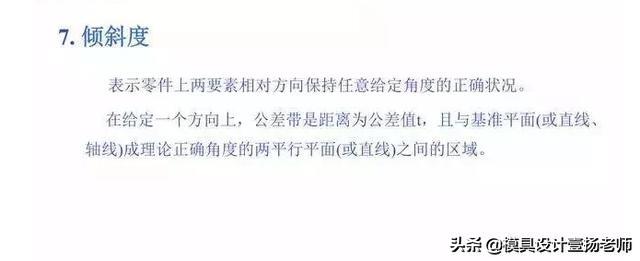

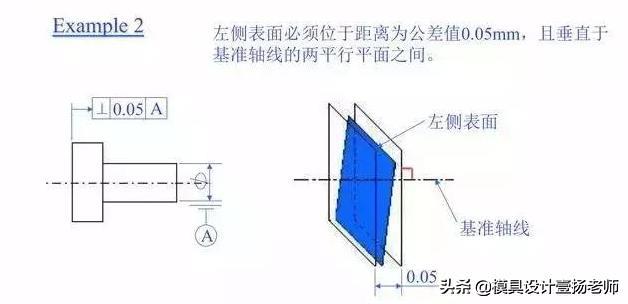

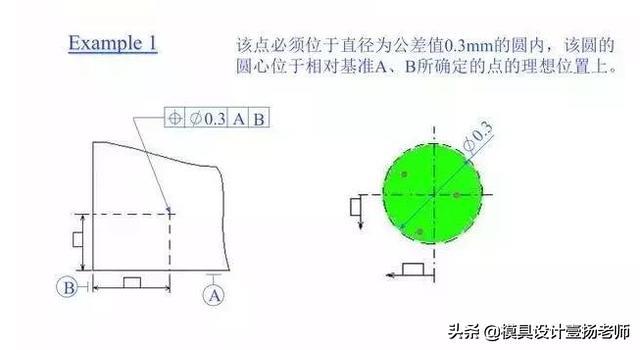

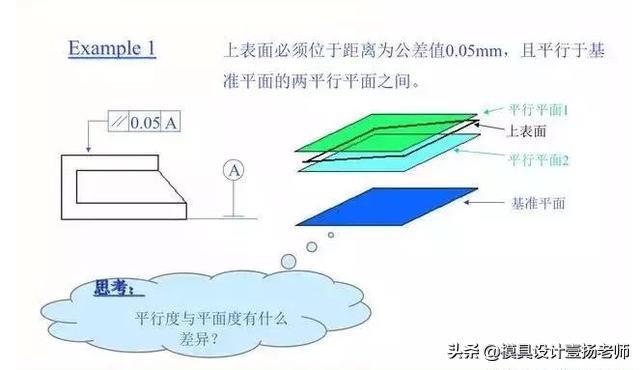

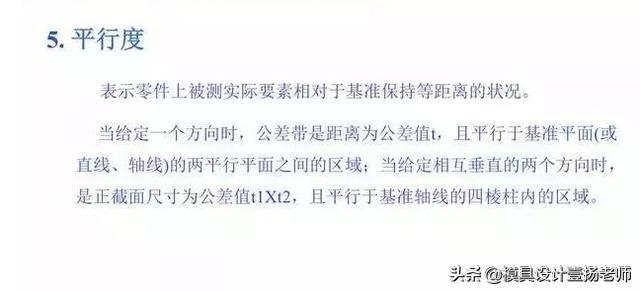

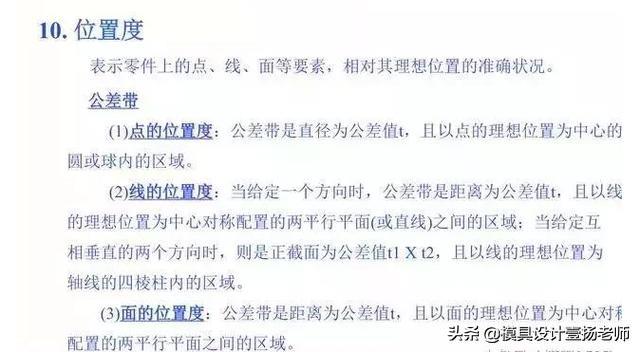

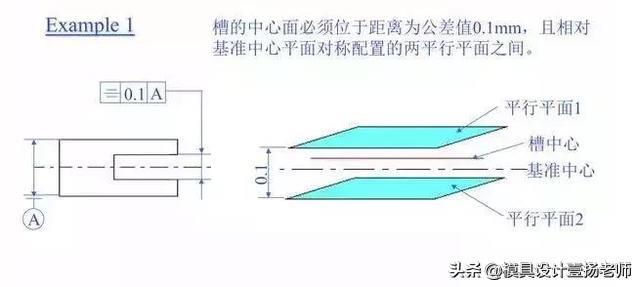

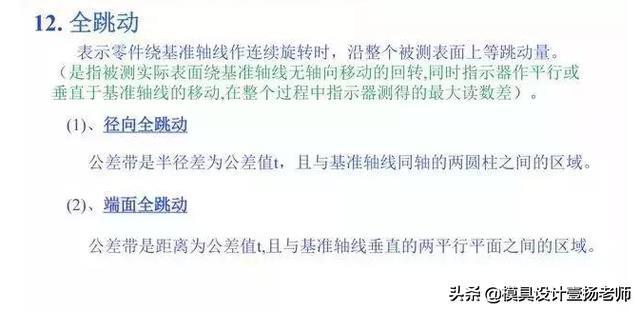

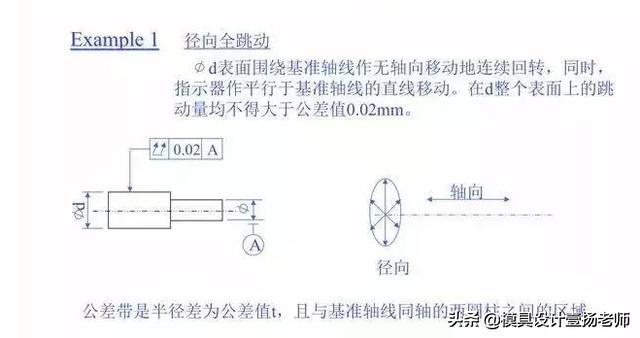

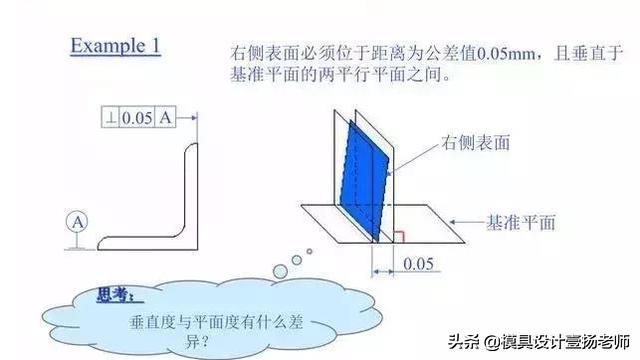

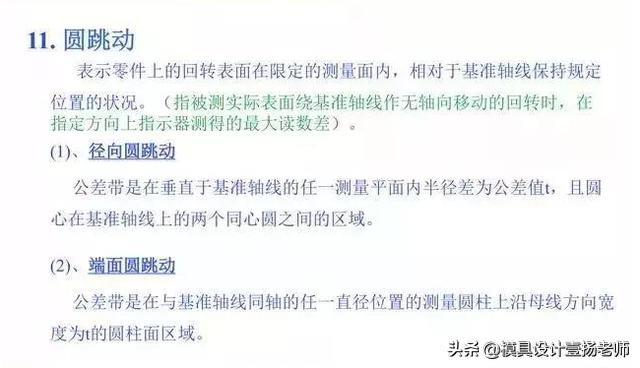

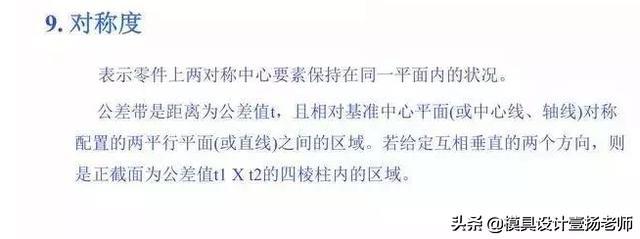

因为位置度公差较为反锁,小编在这里就不一一进行文字描述,通过一份PPT图片来给大家进行解释。在文字之余再加上一些案例图片的展示,相信大家应该能非常容易的理解。

相信大家看完整篇文章以后,对“形位公差”有了相当的了解。如果还有不懂的朋友,可以直接上图,在下方的评论区进行留言。

本文由“模具设计壹扬老师”原创,“关注”获取更多模具前沿知识,每天为大家奉上模具知识
