​“宙斯盾”系统-世界上最先进的防控雷达系统

“宙斯盾”系统-世界上最先进的防控雷达系统

“宙斯盾”原本是神话里的一种武器。希腊神话中的主神宙斯有一面雕有蛇发女妖头像的盾牌，这是其护身法宝，谁见了此盾牌就会变成石头。“宙期盾”就由此得名。

20世纪60年代以来，世界各国各类反舰导弹获得迅猛的发展。它们具有速度快、飞行高度低、雷达反射截面积小、被发现距离近、反应时间短等特点，对水面舰艇构成越来越巨大的威胁。特别是前苏联海军总司令戈尔什科夫海军元帅提出了专门对付航空母舰战斗群的“饱和导弹攻击”战术后，美国人感到了危机。为了满足海军拥有抵御饱和攻击的舰载防空系统的迫切需要，１９６７年美国国防部批准研究和开发“先进的舰用导弹系统”（ＡＳＭＳ）。之后，该系统被正式命名为“宙斯盾”（Ａｅｇｉｓ）作战系统,其全称为“全自动作战指挥与武器控制系统”。Ａｅｇｉｓ是古希腊神话中宙斯神的盾。在美国海军看来，“宙斯盾”作战系统就是可对从四面八方向舰艇同时袭击的敌方大量导弹组织有效防御反击的美国舰队的坚固盾牌。“宙斯盾”作战系统从１９６９年１２月起正式开始研制，１９７３年完成样机，于１９８１年正式装舰。该系统体现了美国８０年代的科技水平，并在此后，与世界先进的科学技术同步发展。“宙斯盾”作战系统（不含导弹）每套造价约２亿美元。自１９８３年至今，该系统主要装备于“提康德罗加”级巡洋舰、“阿利·伯克”级驱逐舰，日本的“金刚”级驱逐舰,韩国KDX-2级驱逐舰及西班牙海军F100级护卫舰。

系统的组成“宙斯盾”作战系统主要由６个分系统组成，它们分别是：

1，ＭＫ１指挥和决策分系统

它包括四机柜ＡＮ / ＵＹＫ - ７计算机、ＡＮ / ＵＹＡ - ４显示控制设备、变换装置、ＲＤ - ２８１存储器和数据变换辅助控制台等。该分系统是全舰的指挥和控制中心。它负责建立战术原则，显示并处理来自舰上各传感器的信息，作出威胁判断和火力分配，协调和控制整个作战系统的运行。

2，ＭＫ１武器控制分系统

它由四机柜ＡＮ / ＵＹＫ - ７计算机、“宙斯盾”综合装置、ＭＫ１３８射击开关组合件和数据交换辅助控制台组成。该分系统负责按照ＭＫ１指挥和决策分系统的作战指令，具体实施对武器系统的目标分配、指令发射和导弹制导等功能。

3，ＡＮ / ＳＰＹ - １Ａ多功能相控阵雷达分系统

该雷达是“宙斯盾”作战系统的心脏，是“宙斯盾”战舰的主要探测系统。它由相控阵天线、信号处理机、发射机和雷达控制及辅助设备组成。它能完成全空域快速搜索、自动目标探测和多目标跟踪。该雷达工作在Ｓ波段，对空搜索最大作用距离约为４００千米，可同时监视４００批目标，自动跟踪１００批目标。

4，ＭＫ９９火控分系统

它包括ＡＮ / ＳＰＧ - ６２目标照射雷达、ＭＫ７９导向器和数据转换装置。该分系统负责按照ＭＫ１武器控制分系统的指令，随同ＡＮ / ＳＰＹ - １Ａ雷达一起工作；用ＡＮ / ＳＰＧ - ６２雷达照射目标，以便对已发射的导弹提供末制导。

5，ＭＫ４１和ＭＫ２６导弹发射分系统

ＭＫ２６为双导轨旋臂式发射装置，用于发射“标准２”中程舰空导弹或“阿斯洛克”反潜导弹。ＭＫ４１是一种先进的垂直发射装置，它包括６１具导弹发射箱，可发射“标准”、“战斧”、“鱼叉”和“阿斯洛克”导弹等。上述两种导弹发射分系统均由ＭＫ１武器控制分系统的计算机实施控制。

6，ＭＫ１战备状态测试分系统

该分系统由一台ＡＮ / ＵＹＫ - ２０小型计算机和若干ＡＮ / ＵＹＡ - ４显控台、主数据终端、遥控数据终端和辅助设备组成。它与“宙斯盾”作战系统各主要分系统相联，完成对整个作战系统的监视、自动故障检测和维护。

目前美国海军还计划增加第七部分，即作战训练系统。

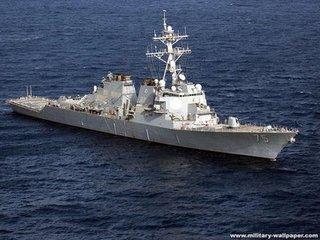

“宙斯盾”系统

“宙斯盾”系统的导弹垂直发射系统

工作原理和特点

“宙斯盾”作战系统的工作是从ＡＮ / ＳＰＹ - １Ａ多功能相控阵雷达开始的。该雷达发射几百个窄波束，对以本舰平台为中心的半球空域进行连续扫描。如果其中有一个波束发现目标，该雷达就立即操纵更多的波束照射该目标并自动转入跟踪，同时把目标数据送给指挥和决策分系统。指挥和决策分系统对目标作出敌我识别和威胁评估，分配拦截武器，并把结果数据送给武器控制分系统。后者根据数据自动编制拦截程序，通过导弹发射分系统把程序送入导弹。导弹发射后，发射分系统又自动装填，以便再次发射。在导弹飞行前段，采用惯性导航，武器控制分系统通过ＡＮ / ＳＰＹ - １Ａ雷达给导弹发送修正指令。进入末段后，导弹寻的头根据火控分系统照射器提供的目标反射能量自动寻的。引炸后，ＡＮ / ＳＰＹ - １Ａ雷达立即做出杀伤效果判断，决定是否需要再次拦截。该雷达采用边跟踪边扫描方式工作，始终对全空域扫描以发现新目标。在整个作战过程中，战备状态测试分系统不断监视着全系统的运转情况，一旦发现故障，立即采取措施，以确保作战系统具有很高的可靠性。“宙斯盾”作战系统共有４种工作方式：自动专用方式、自动方式、半自动方式和故障方式。后三种方式都需要人工参与控制。只有自动专用方式不需要人工控制，整个探测、拦截过程全部自动地进行，它在任何时候都是有效的。当发现有威胁程度不同的多个目标时，该系统能自动暂时放弃威胁较小的目标，而对付威胁较大的目标。

“宙斯盾”作战系统的功能特点是：1，反应速度快。主雷达从搜索方式转为跟踪方式仅需５０微秒，能对付作掠海飞行或大角度俯冲的超音速反舰导弹。

2，抗干扰性能好。可在严重的电子干扰（包括无源干扰和有源干扰）、海杂波和恶劣环境下正常工作。

3，作战火力猛。可综合使用舰上的各种武器，同时拦截来自空中、水面和水下的多目标，具有抗敌方饱和攻击的能力。

4，编队防空能力强。该系统实施全天候、全空域作战，能为整个航母编队或其他机动编队提供有效的区域防空。

5，系统可靠性高。能在无后勤保障的情况下，在海上连续可靠地工作４０～６０天，系统的大修周期为４年。

系统基本结构的演变

“宙斯盾”不是单独型号的作战系统，它已经形成了一个作战系统系列。迄今为止，“宙斯盾”作战系统系列已包括７种型号（即０～６型）基本结构，目前正在开发７型基本结构。“宙斯盾”作战系统系列形成过程就是美国海军“宙斯盾”作战系统基本结构不断改进（或升级），使之一直处于世界先进水平的过程。
